您可以使用MSO6B 的1 GHz至10 GHz帶寬對高速設計進行故障排除和驗證。MSO6B領先的低噪聲性能和最高50GS/s的采樣率，能助您實現高精度測試。MSO66/MSO68，擁有6、8通道的型號，還能讓您在測試時看到更多。
項目服務：輝科實業 技術支持：13063638652（微信同號）
輸入通道
4、6 或 8 個 FlexChannel? 輸入
每個 FlexChannel 提供：
一個模擬信號，可以顯示為波形視圖、頻譜視圖或同時顯示為兩者
使用 TLP058 邏輯探頭時 8 個數字邏輯輸入
帶寬（所有模擬通道）
1 GHz、2.5 GHz、4 GHz、6 GHz、8 GHz、10 GHz（可升級）
采樣率（所有模擬/數字通道）
實時：50 GS/s（2 個通道），25 GS/s（4 個通道），12.5 Gs/s（> 4 個通道）
插值：2.5 TS/s
記錄長度（所有模擬/數字通道）
62.5 M 點標配
125、250、500 M 點 或 1 G 點（選配）
波形捕獲速率
>500,000 個波形/秒
垂直分辨率
12 位 ADC
高分辨率模式下高達 16 位
標準觸發類型
邊沿，脈沖寬度，欠幅，超時，窗函數，邏輯，建立時間和保持時間，上升/下降時間，并行總線，序列，可視觸發，視頻（可選），射頻對時間（可選）
輔助觸發 ≤5 VRMS，50Ω，400 MHz（僅于邊沿觸發）
標準分析
光標：波形、V 條、H 條、V&H 條
測量：36
頻譜視圖頻域分析，獨立控制頻域和時域
FastFrameTM：分段內存采集模式，最大觸發速率 > 5,000,000 個波形/秒
圖：時間趨勢、直方圖、頻譜和相位噪聲
數學：基本波形代數、FFT 和高級公式編輯器
搜索: 搜索任何觸發標準
抖動：TIE 和相位噪聲
選配分析
高級抖動和眼圖分析
用戶定義的過濾
高級頻譜視圖
射頻對時間光跡（幅度、頻率、相位）
數字電源管理
模板/極限測試
逆變器、電機和驅動器
LVDS 調試和分析
PAM3 分析
高級功率測量和分析
高級矢量信號分析 (SignalVu-PC)
選配串行總線觸發，解碼和分析
I2C、SPI、eSPI、I3C, RS-232/422/485/UART、SPMI、SMBus、CAN、CAN FD、LIN、FlexRay、SENT、PSI5、CXPI、汽車以太網、MIPI C-PHY、MIPI D-PHY、USB 2.0、eUSB2、以太網、EtherCAT、音頻、MIL-STD-1553、ARINC`429、Spacewire、8B/10B、NRZ、曼徹斯特、SVID、1-Wire、MDIO
選配串行一致性測試
以太網、USB 2.0、汽車以太網、多千兆汽車以太網、工業以太網、MIPI D-PHY 1.2、MIPI D-PHY 2.1、MIPI C-PHY 2.0
選配內存分析
DDR3 調試、分析和一致性測試
任意/函數發生器1
50 MHz 波形生成
波形類型：任意波形、正弦波、方波、脈沖、鋸齒波、三角波、DC 電平、高斯、洛倫茲、指數上升/下降、Sin(x)/x、隨機噪聲、半正矢曲線、心電圖
數字電壓表2
4 位 AC RMS、DC 和 DC+AC RMS 電壓測量
觸發頻率計數器2
8 位
顯示
15.6 英寸 (396 mm) TFT 彩色
高清 (1920 x 1080) 分辨率
容性（多觸點）觸摸屏
連接性
USB 主控（7 端口），USB 3.0 設備（1 端口），LAN（10/100/1000 Base-T 以太網），顯示器端口，DVI-I，VGA
e*Scope?
使用標準網絡瀏覽器，通過網絡連接遠程查看和控制示波器
保修
1 年（標配）
尺寸
309 mm（12.2 英寸）高 x 454 mm（17.9 英寸）寬 x 204 mm（8.0 英寸）深
重量：< 12.88 kg（28.4 磅）
由于最低的輸入噪聲及高達 10 GHz 的模擬帶寬，6 系列 MSO 為分析和調試當今 GHz 時鐘和總線速率的嵌入式系統提供了最好的信號保真度。6 系列 MSO 擁有極具創新的手指開合-滑動-縮放觸摸屏用戶界面，業內超大的高清顯示器，以及最多 8 個 FlexChannel? 輸入，每條通道可以測量一個模擬信號或 8 個數字信號，可以解決當前及未來棘手的挑戰。
6 系列 MSO 提供了 4 通道、6 通道和 8 通道型號及 15.6 英寸高清 (1,920 x 1,080) 顯示器，可以更好地查看復雜的系統。許多應用如嵌入式系統、三相電電子器件、汽車電子器件、電源設計和電源完整性，都要求觀察 4 個以上的模擬信號，檢驗和檢定器件性能，調試極具挑戰性的系統問題。
大多數工程師都記得，他們曾調試過特別難的問題，希望更好地查看系統和狀態，但使用的示波器只能提供兩條或四條模擬通道。使用第二臺示波器非常麻煩，需要對準觸發點，很難確定兩臺顯示器之間的定時關系，文檔管理也是問題。
您可能認為 6 通道和 8 通道示波器的價格會比 4 通道示波器搞出 50% 或 100%，那么您會驚喜地發現，我們的 6 通道示波器只比 4 通道型號貴 ~25%，8 通道示波器只比 4 通道示波器貴 ~67%（更少）。新增的模擬通道可以迅速獲得回報，因為您可以按期完成當前項目和未來項目。
6 系列 MSO 重新界定了混合信號示波器 (MSO) 的標準。FlexChannel 技術可以把每個通道輸入作為一條模擬通道、8 個數字邏輯輸入（使用 TLP058 邏輯探頭）或同時作為模擬視頻和頻譜視圖 每個域使用獨立采集控制。異常靈活，配置起來異常方便。
您只需增加或拔下 TLP058 邏輯探頭，就可以隨時改變配置，直到獲得適當數量的數字通道。
FlexChannel 技術支持更高的靈活性。依據連接的探頭類型，每個輸入可以配置成一條模擬通道或 8 條數字通道。
而不像上一代 MSO 要求進行折衷，因此數字通道的采樣率要低于模擬通道，或者記錄長度要短于模擬通道。6 系列 MSO 為數字通道提供了全新的集成度。數字通道共享與模擬通道同樣高的采樣率（最高 50 GS/s）和同樣長的記錄長度（最高 1G 點）。
TLP058 提供了 8 個高性能數字輸入。根據需要連接多只 TLP058 探頭，支持最多 64 條數字通道。
通道 2 把一只 TLP058 邏輯探頭連接到 DAC 的 8 個輸入上。注意綠色和藍色顏色代碼，1 為綠色，0 為藍色。通道 3 的另一只 TLP058 邏輯探頭探測驅動 DAC 的 SPI 總線。白邊表示有更高頻率的信息可以放大，也可以在下一次采集時遷移到更快的掃描速度。
FlexChannel 輸入并不只是模擬輸入和數字輸入，還包括頻譜視圖。這種泰克已獲專利的技術可以同時查看所有模擬信號的模擬視圖和頻譜視圖，且在每個域中進行獨立控制?；谑静ㄆ鞯念l域分析第一次像使用頻譜分析儀一樣簡便，同時還能夠把頻域活動與其他時域現象關聯起來。
6 系列 MSO 提供超大 15.6 英寸 (396 mm)顯示器，領先業界產品。這些顯示器還具有極高的分辨率，支持全高清分辨率 (1920 x 1080)，可以一次查看多個信號，為關鍵讀數和分析提供充足的空間。
查看區域經過優化，確保為波形提供最大的垂直空間。右面的結果條可以隱藏，波形視圖可以占據顯示器的全部寬度。
堆疊顯示模式可以方便地查看所有波形，同時在每個輸入上保持最大 ADC 分辨率，實現最準確的測量。
6 系列 MSO 提供了顛覆式的全新堆疊顯示模式。以往，示波器會把所有波形重疊在相同的刻度內，這會引發很多矛盾：
為了查看每個波形，您要在垂直方向定標和定位每個波形，使它們不要重疊。每個波形只占用可用 ADC 范圍的一小部分，因此測量準確度會下降。
為保證測量精度，您要在垂直方向定標和定位每個波形，以覆蓋整個顯示屏。波形相互重疊，很難區分各個波形上的信號細節
全新堆疊顯示模式則消除了這種矛盾。在創建和刪除波形時，它自動增加和刪除額外的水平波形“分割”（額外的刻度）。每個分割都會使用整個 ADC 范圍。所有波形看上去彼此分開，同時仍使用整個 ADC 范圍，實現了最大的可見性和精度。而且這一切在增加或刪除波形時都是自動完成的！通過拖放顯示畫面底部設置條中的通道和波形標記，可以在堆疊顯示模式中簡便地重新排列各通道的順序。多組通道還可以疊加在一個片段內部，簡化目測對比信號。
6 系列 MSO中的尺寸顯示器不僅為信號提供了充足的查看區域，還為示圖形、測量結果表、總線解碼表等提供了充足的查看區域。您可以簡便地調整各種視圖的大小，重新確定其位置，適應自己的應用。
同時查看 3 條模擬通道、8 條數字通道、1 個解碼的串行總線波形、解碼的串行包結果表、4 個測量、1 個測量直方圖、測量結果表和統計數據及搜索串行總線事件！
設置條 – 管理關鍵參數和波形
波形和示波器運行參數在設置條中用一系列“標志”顯示，設置條位于顯示屏底部。設置條可以直接進入最常用的波形管理任務。您只需輕輕一觸，就可以：
打開通道
增加數學波形
增加參考波形
增加總線波形
啟用選配的集成任意波形/函數發生器 (AFG)
啟用選配的集成數字電壓表 (DVM)
結果條 – 分析和測量
顯示屏右側的結果條只需輕輕一觸，就可以直接進入最常用的分析工具，如光標、測量、搜索、測量和總線解碼結果表、示圖和備注。標注。
DVM、測量和搜索結果標志顯示在結果條中，而不會影響任何波形查看區域。為增加波形查看區域，可以隨時解除及放回結果條。
只需雙擊顯示屏上關心的項目，就可以進入配置菜單。在這種情況下，雙擊標志即可打開觸發配置菜單。

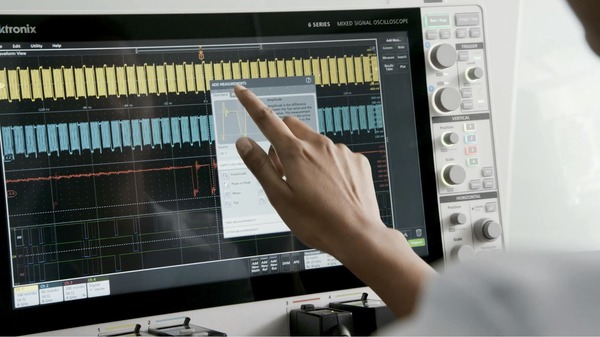

示波器采用觸摸屏已有多年時間，但觸屏界面的設計體驗總是被置后考慮。 6 系列 MSO 的 15.6" 顯示器包括容性觸摸屏，提供了業界首款真正為觸控設計的示波器用戶界面。
6 系列 MSO 支持您在手機和平板電腦中使用并希望在觸控設備中實現的各種觸控操作。
左/右或上/下拖動波形，調節水平位置和垂直位置，或卷動縮放視圖
使用手勢，在水平方向或垂直方向改變標度或進行放大/縮小
將項目從屏幕邊緣移走，以將其刪除
從右滑出，會出現結果條；從上往下滑，會進入顯示屏左上角菜單
平滑的、快速響應的前面板控件可以使用熟悉的旋鈕和按鈕進行調節，可以增加鼠標或鍵盤作為第三種交互方式。
容性觸摸顯示器上的交互方式與手機和平板電腦相同。
變量字體大小
從歷史角度看，示波器用戶界面的設計采用固定的字體大小，以優化波形和讀數的顯示。如果所有用戶均具有相同的查看偏好，則可很好實現，但這不切實際。用戶耗費大量時間盯著屏幕，泰克意識到了這一點。 6 系列 MSO 為用戶提供可調字體大小的偏好設置；最小 12 號字，最大 20 號字。調整字體大小時，用戶界面動態縮放，因此您可以輕松地選擇適用于您的應用的最佳大小。
比較顯示用戶界面如何隨著字體大小的變化而縮放。
高效直觀的前面板不僅提供了關鍵控制功能，還為尺寸 15.6" 高清顯示器留出了空間。
傳統上，顯示器和控件一直大約各占示波器正面的一半。6 系列 MSO 顯示器占了儀器正面的大約85%。為實現這一點，它采用流線型前面板設計，保留了關鍵控件，實現了簡單直觀操作，而對通過顯示屏上的對象直接進入的功能，則減少了菜單按鈕的數量。
帶顏色編碼的 LED 光圈指明觸發源和垂直標度/位置旋鈕分配情況。大的專用運行/停止/單次按鈕位于右上方顯眼位置，其他功能如強制觸發、觸發斜率、觸發模式、默認設置、自動設置和快速保存功能，則使用專用前面板按鈕進入。
6 系列 MSO允許用戶選擇是否包括 Microsoft Windows? 操作系統的示波器。
6 系列 MSO 配備標準的可移動 SSD，其中包含一個封閉的嵌入式操作系統，將作為專用示波器啟動，但無法運行或安裝其他程序。提供支持 Windows 10 操作系統的可選 SSD，作為開放的 Windows 10 配置啟動，您可以最小化示波器應用，進入 Windows 桌面，然后可以在示波器上安裝和運行其他應用，或者您也可以連接其他顯示器并擴展桌面。只需按需通過儀器底部的接入面板更換驅動器。
不管是否運行 Windows，示波器的操作方式都一樣，感觀和用戶界面交互都相同。
6 系列還可作為緊湊型數字化器 - LPD64 使用。6 系列緊湊型數字化器在 2U 高產品包和 12 位 ADC 中采用四個 SMA 輸入通道以及一個輔助觸發輸入通道，為需要極高通道密度的應用設立了全新的性能標準。
由于高達 10 GHz 模擬帶寬、50 GS/s 采樣率、標配 62.5 Mpts 記錄長度和 12 位模數轉換器 (ADC)，6 系列 MSO 為您捕獲波形提供了所需的性能，同時提供了最佳的信號保真度和分辨率，可以查看所有波形細節。
如果想調試設計問題，首先必須知道存在問題。數字熒光技術及 FastAcq 讓您更深入地了解器件的實際運行狀況。其快速波形捕獲速率（>500,000個波形/秒）提高了查看數字系統中常見偶發問題的概率，如欠幅脈沖、毛刺、定時問題等。為進一步增強查看偶發事件的能力，輝度等級指明了偶發瞬態信號相對于正常信號特點發生的頻次。
FastAcq 的高波形捕獲速率可以發現數字設計中常見的偶發問題。
6 系列 MSO 提供了杰出的性能，可以捕獲關注的信號，同時在您需要捕獲高幅度信號，而又要查看更小的信號細節時，最大限度地降低了有害噪聲的影響。6 系列 MSO 的核心是 12 位模數轉換器 (ADC)，其提供的垂直分辨率是傳統 8 位 ADC 的 16 倍。
全新高分辨率模式根據選擇的采樣率來應用基于硬件的獨特有限脈沖響應 (FIR) 濾波器。FIR 濾波器為該采樣率保持最大帶寬，同時在超過選定采樣率的可用帶寬時，防止假信號，消除示波器放大器和 ADC 中的噪聲。
高分辨率模式一直提供最低 12 位垂直分辨率，在≤ 625 MS/s 采樣率和 200 MHz 帶寬下最高可達 16 位垂直分辨率。下表顯示了高分辨率模式下每種采樣率的垂直分辨率位數。
| 采樣率 | 垂直分辨率的位數 |
|---|---|
50 GS/s | 8 |
25 GS/s | 8 |
12.5 GS/s | 12 |
6.25 GS/s | 13 |
3.125 GS/s | 14 |
1.25 GS/s | 15 |
≤625 MS/s | 16 |
噪聲更低的新型前端放大器進一步改善了6 系列 MSO 解析精細信號細節的能力。
6 系列 MSO 的 12 位 ADC 及新型高分辨率模式實現了業界領先的垂直分辨率。
全新 TEK061 前端放大器確立了低噪聲采集的最新標準，提供了最好的信號保真度，以高分辨率捕獲小信號。
噪聲是能夠在高速小信號上查看精細信號細節的一個關鍵因素。測量系統本身的噪聲越高，能夠看到的實際信號細節越少，尤其在示波器的垂直設置值設為高靈敏度 (如 ≤ 10mV/div)，以查看高速總線中流行的小信號時，這變得更加關鍵。6 系列 MSO 擁有全新前端 ASIC，即 TEK061，在最高的靈敏度設置下實現了突破性的噪聲性能?！癇”版本 6 系列 MSO 在多達兩個通道上具有全新的 50 GS/s 低噪聲交錯采樣率，在更高的伏/格設置下可將噪聲降低近 3 dB，在低噪聲性能方面進一步凸顯優于同類示波器的競爭優勢。下表對比了 6 系列 MSO 與上一代同帶寬泰克示波器的典型噪聲性能。
| 帶寬 | V/Div | 6 系列 B MSO | DPO7000C | MSO/DPO70000C |
|---|---|---|---|---|
1 GHz | 1 mV | 51.8 μV | 90 μV 3 | N/A |
10 mV | 82.9 μV | 279 μV | N/A | |
100 mV | 829 μV | 2.7 mV | N/A | |
4 GHz | 1 mV | 97.4 μV | N/A | N/A |
10 mV | 171 μV | N/A | 500 μV | |
100 mV | 1.73 mV | N/A | 4.3 mV | |
8 GHz | 1 mV | 153 μV | N/A | N/A |
10 mV | 287 μV | N/A | 580 μV | |
100 mV | 2.94 mV | N/A | 4.5 mV |
發現電路問題只是第一步，然后，您必須捕獲對應的事件，以確定根本原因。 6 系列 MSO 提供了一套完整的高級觸發功能，包括：
欠幅
邏輯
脈沖寬度
窗口
超時
上升/下降時間
建立與保持時間違例
串行數據包
并行數據
序列
視頻
可視觸發
射頻頻率對時間
射頻幅度對時間
由于記錄長度高達 1 G 點，您可以在一次采集中捕獲許多對應的事件，甚至捕獲數千個串行包。同時也可以提供高分辨率，放大精細的信號細節，記錄可靠的測量數據。
觸發菜單中的各種觸發類型和上下文相關幫助可以更簡便地隔離對應的事件。
找到復雜總線的適當周期可能要用幾個小時的時間，來收集和分類數千次采集，找到關心的事件。通過定義觸發，隔離所需事件，可以加快調試和分析工作。
可視觸發功能掃描所有波形采集，把它們與屏幕上的區域(幾何形狀)進行對比，擴展了 6 系列 MSO 的觸發功能?？梢允褂檬髽嘶蛴|摸屏創建數量不限的區域，可以使用各種形狀（三角形、矩形、六邊形或梯形）指定所需的觸發行為。一旦創建了形狀，那么可以以交互方式編輯形狀，創建自定義形狀和理想的觸發條件。
可視觸發區域隔離關心的事件，只捕獲要查看的事件，從而節省了時間。
通過僅觸發最重要的信號事件，可視觸發能夠減少捕獲量以及手動搜索時的工作量，進而節約數小時時間。您可以在幾秒鐘或幾分鐘內，找到關鍵事件，完成調試和分析工作?？梢曈|發甚至可以用于多條通道，進一步用來調試和排除復雜的系統故障。
多條通道觸發?？梢曈|發可以與跨越多條通道的事件相關，比如同時在兩個總線信號上傳送的數據包。
在定義了多個區域后，可以使用布爾邏輯公式，利用屏幕上編輯功能設置復雜的觸發條件。
布爾邏輯觸發判定。采用邏輯 OR 的布爾邏輯可以觸發信號中的特定異常事件。
TekVPI?探頭接口在探測中確立了簡便易用的標準。該接口除了提供牢固可靠的連接外，許多 TekVPI 探頭還有狀態指示燈和控件，并在綜合面板中直接提供了探頭菜單按鈕。這個按鈕可以在示波器顯示器上啟動一個探頭菜單，其中包括探頭所有相關設置和控制功能。TekVPI 接口允許直接連接電流探頭，無需單獨電源。TekVPI 探頭可以通過 USB 或 LAN 遠程控制，在自動測試系統環境中提供了功能更全面的解決方案。 6 系列 MSO 為前面板連接器提供了最高 80 W 功率，足以為連接的所有 TekVPI 探頭供電，無需使用額外的探頭電源。
每臺 6 系列 MSO均標配 TPP 系列無源電壓探頭，提供了通用探頭的各種優勢 – 高動態范圍，靈活的連接選項，強健的機械設計 – 同時提供了有源探頭的性能。高達 1 GHz 的模擬帶寬可以查看信號中的高頻成分，3.9 pF 超低容性負載則最大限度地降低了對電路的負面影響，能夠允許更長的接地引線。
您可以選配低衰減 (2X) 版本的 TPP 探頭，測量低電壓。與其他低衰減無源探頭不同，TPP0502 具有較高的帶寬 (500 MHz) 和較低的電容性負載 (12.7 pF)。
6 系列混合信號示波器 (MSO) 每條通道標配一只 TPP1000（1 GHz、2.5 GHz 示波器型號）探頭。
TDP7700 系列 TriMode 探頭為實時示波器提供了最高的探頭保真度。TDP7700 適用于 6 系列 MSO，可根據獨特的 S 參數模型對探頭和端部的信號路徑進行全面 AC 校準。探頭通過 TekVPI 探頭接口將 S 參數傳送到示波器，6 系列 MSO 獲得這些 S 參數，從探頭端部到采集內存提供最佳的信號保真度。TDP7700 系列探頭在連接方面進行了多項創新，如焊接端部，探頭輸入緩沖器安裝的位置距端部末端僅幾毫米，可以輕松連接當今最具挑戰性的電子設計。
TDP7700 系列探頭有多種端部可供選擇
通過 TriMode 探測技術，可以通過設置，使一個探頭支持差分測量、單端測量和共模測量。這種獨特的功能可以更高效地工作，在差分測量、單端測量和共模測量之間切換，而不必移動探頭的連接點。
不管是設計逆電器、優化電源、測試通信鏈路、測量電流并聯電阻器、調試 EMI 或 ESD 問題、還是試圖消除測試設置中的接地環路，共模干擾直到現在都是工程師的設計、調試、評估和優化盲區。
泰克顛覆式的 IsoVu 技術采用光通信和光纖供電技術，全面隔離電流。在與配備 TekVPI 接口的 6 系列 MSO 結合使用時，它是第一款也是唯一能夠在存在大的共模電壓時，準確解析高帶寬差分信號的測量系統：
完全電隔離
高達 1 GHz 帶寬
100 MHz 時，共模抑制為 1 百萬比 1 (120 dB)
全帶寬時，共模抑制為 10,000 比 1 (80 dB)
高達 2,500 V 的差分動態范圍
60kV 共模電壓范圍
泰克 TIVP 系列 IsoVu? 測量系統提供了電流隔離測量解決方案，在存在大的共模電壓時可以準確地解析高達 2,500 Vpk 以上的高帶寬差分信號，在帶寬范圍內提供了同類優秀的共模抑制性能。

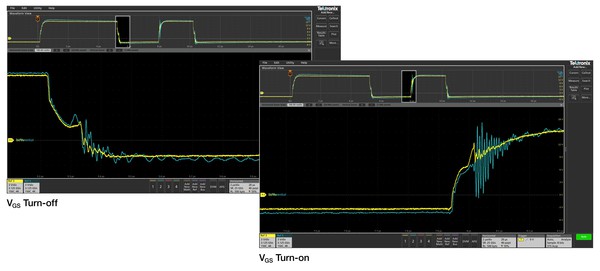

差分探頭（藍色譜線）與 IsoVu 光學隔離探頭（黃色譜線）
上圖顯示的是標準差分探頭與光隔離探頭的高側門電路電壓的比較。對于開關時，設備門電路通過門限區域后，門電路上都可以看到高頻振鈴。由于門電路和電源環路間的耦合，預計會出現一些振鈴。然而，在差分探頭情況下，振鈴幅度明顯高于光隔離探頭測量幅度。這可能由于不斷變化的參考電壓引起探頭內共模電流和標準差分探頭的偽影。雖然差分探頭測量的波形似乎通過設備的最大門電路電壓，但光隔離探頭的更準確測量表明該設備符合規格。使用標準差分探頭進行門電路電壓測量的應用設計人員應謹慎行事，因為可能無法區分此處顯示的探測和測量系統偽影與實際違反設備額定值的情況。這種測量偽影可能會導致設計人員增加門電路電阻以減慢開關瞬態并減少振鈴。然而，這會不必要地增加 SiC 設備的損耗。因此，必須擁有能夠準確反映設備實際動態的測量系統，以便適當地設計系統并優化性能。
為了檢驗原型的性能與仿真相符，并滿足項目的設計目標，必須認真進行分析，從簡單地檢查上升時間和脈沖寬度，到全面分析功率損耗、檢定系統時鐘、調查噪聲來源。
6 系列 MSO 提供了一套完善的標準分析工具，包括：
基于波形的光標和基于屏幕的光標
36 種自動測量。測量結果包括記錄中的所有實例，能夠從一個發生時點轉到下一個發生時點，直接查看記錄中的最小結果或最大結果
基本波形數學運算
基本 FFT 分析
高級波形數學運算，包括使用濾波器和變量編輯任意公式
頻譜視圖：頻域分析，獨立控制時域和頻域
FastFrame? 分段存儲器可以有效利用示波器的采集內存，在一個記錄中捕獲多個觸發事件，同時消除對應事件之間的長時間空白。您可以單獨查看和測量多個段，或以重疊方式查看和測量多個段。
測量結果表可以全面查看測量結果統計數據，包括當前采集和所有采集中的統計數據。
使用測量功能檢定突發寬度和頻率。
易于使用詳細說明此測試設置和相應結果詳細信息的標注（注釋、箭頭、矩形、書簽）。
在團隊中共享數據，稍后重新創建測量或提供客戶報告時，記錄測試結果和方法至關重要。在屏幕上點擊幾下，即可按需創建任意數量的自定義標注； 使您能夠記錄測試結果的特定詳細信息。通過各標注，您可以自定義文本、位置、顏色、字體大小和字體。
如果沒有適當的搜索工具，在長波形記錄中找到對應的事件可能會耗費大量的時間。當今記錄長度內含幾百萬數據點，定位事件可能要滾動幾千屏的信號活動。
6 系列 MSO 通過新型 Wave Inspector? 控制功能，提供了業界內更完善的搜索和波形導航功能。這些控制功能加快了記錄平移和放大速度。由于獨特的應力感應系統，您可以在幾秒鐘內，從記錄一端移到另一端。您也可以在顯示屏上使用直觀的拖放和縮放手勢，調查長記錄中關心的區域。
搜索功能可以自動搜索長采集數據，查找用戶自定義事件。所有事件發生時點都用搜索標記高亮顯示，可以使用前面板上的 Previous ( ← )和 Next ( → ) 按鈕或顯示屏上的搜索標志簡便導航。搜索類型包括邊沿、脈沖寬度、超時、欠幅、窗口、邏輯、建立時間和保持時間、上升/下降時間和并行/串行總線包內容。您可以根據需要，定義多個獨特的搜索條件。
您還可以使用搜索標志上的 Min 和 Max 按鈕，在搜索結果的最小值和最大值之間快速跳轉。
FastAcq 之前發現數字數據流中存在欠幅脈沖，提示需要進一步調查。
自定義多段模板捕獲波形中信號毛刺和欠幅脈沖的存在。
無論您是專注于信號完整性還是設置用于生產的通過/不通過條件，模板測試均是檢定系統中某些信號行為的有效工具。通過在屏幕上繪制模板段快速創建自定義模板。根據特定要求量身定制測試，并設置在注冊模板命中或完整測試通過或失敗時采取的措施。
極限測試是一種監控信號長期行為的有見地方法，可幫助您檢定新設計或在生產線測試期間確認硬件性能。極限測試使用用戶定義的垂直容限和水平容限，將實時信號與相同信號的理想或黃金版本進行比較。
您可通過以下方式按照您的特定要求輕松定制模板或極限測試：
定義測試持續時間（以波形數量為單位）
設置判定測試失敗必須滿足的違例閾值
計數違例/失敗和報告統計信息
設置違例、測試失敗和測試完成時執行的操作
從廣義上講，任何處理信號的系統均可視為濾波器。例如，示波器通道用作低通濾波器，其中，其 3 dB 下降點稱為帶寬。在任意形狀的波形情況下，可設計一個濾波器，在一些基本規則、假設和限制的上下文中將其轉換為定義形狀。
與模擬濾波器相比，數字濾波器具有一些顯著的優勢。例如，模擬濾波器電路元件的容限值足夠高，以至于難以甚至不可能實現高階濾波器。高階濾波器很容易實現為數字濾波器。數字濾波器可以實現為無限脈沖響應 (IIR) 或有限脈沖響應 (FIR)。IIR 或 FIR 濾波器的選擇基于設計要求和應用。

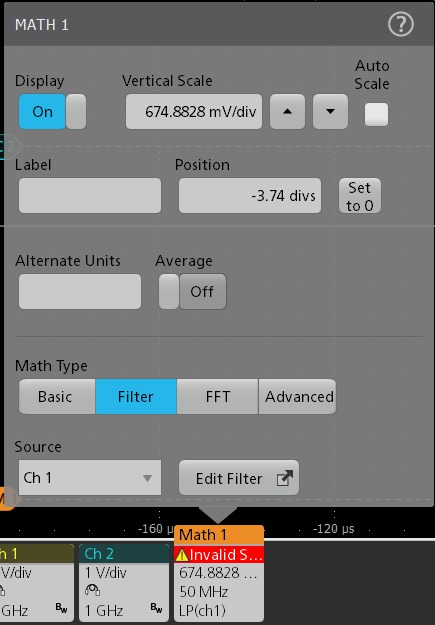

6 系列 MSO能夠通過 MATH 任意函數將指定濾波器應用于數學波形。選項 6-UDFLT 將此功能提升至一個更深層次，提供比 MATH 任意基礎函數更多的功能，增加了支持標準濾波器的靈活性，并可用于以應用為中心的濾波器設計。
濾波器可以通過數學對話框創建。編輯濾波器后，可以輕松地應用、保存和調用濾波器以供日后使用或修改。
6 系列 MSO支持的濾波器類型包括：
低通
高通
帶通
帶阻
全通
希爾伯特
微分器
自定義
6 系列 MSO支持的濾波器響應類型包括：
Butterworth
Chebyshev I
Chebyshev II
Elliptical
Gaussian
Bessel-Thomson
濾波器響應控制可用于除全通、希爾伯特或微分器外的所有濾波器類型。

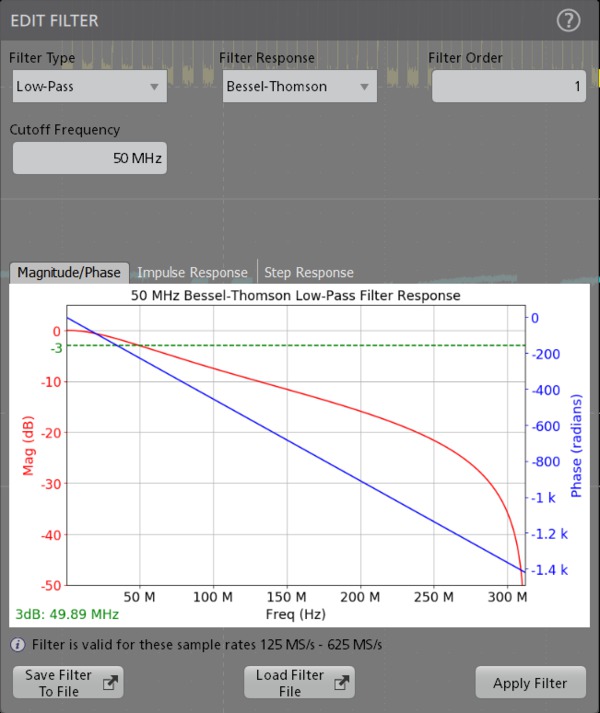

濾波器創建對話框，顯示濾波器類型、濾波器響應、截止頻率、濾波器階數的選擇，以及幅度/相位、脈沖響應和階躍響應的圖形表示
一旦完成任何編輯，即可保存、調用和應用濾波器設計。
在調試過程中，最好能觀察一條或多條串行總線上的流量，跟蹤系統中的活動流程。手動解碼一個串行包可能就需要幾分鐘的時間，更何況長采集中會有數千個數據包。
如果您知道在經過串行總線發送特定命令時會發生試圖捕獲的對應的事件，并且能夠觸發該事件，不是更好嗎？遺憾的是，這并是僅僅指定邊沿或脈沖寬度觸發那么簡單。
觸發 USB 全速串行總線?？偩€波形提供了時間相關的解碼后的包內容，包括開頭、同步、PID、地址、端點、CRC、數據值和結尾，總線解碼表則顯示了整個采集的所有包內容。
6 系列 MSO 提供一套功能強大的工具，可以測量嵌入式設計中最常用的串行總線，包括 I2C、SPI、eSPI、I3C、RS-232/422/485/UART、SPMI、SMBus、CAN、CAN FD、LIN、FlexRay、SENT、PSI5、CXPI、汽車以太網、MIPI C-PHY、MIPI D-PHY、USB LS/FS/HS、eUSB2.0、以太網 10/100、EtherCAT、Audio (I2S/LJ/RJ/TDM)、MIL-STD-1553、ARINC 429、Spacewire、8B/10B、NRZ、Manchester、SVID、1-Wire 和 MDIO。
串行協議搜索功能可以搜索串行包長采集數據，找到包含指定的特定內容的包。事件發生的每個位置都用搜索標記突出顯示。只需按前面板上或結果條中 Search 標記里的 Previous ( ← ) 和 Next ( → )按鈕，就可以在各個標記之間快速移動。
所述串行總線工具也可以用于并行總線。6 系列 MSO 標配并行總線支持。并行總線最寬可達 64 位，可以包括模擬通道和數字通道組合。
串行協議觸發可以觸發特定包內容，包括包頭、特定地址、特定數據內容、唯一的標識符、誤碼。
總線波形提供了構成總線的各個信號更高級的綜合視圖(時鐘、數據、碼片啟用等)，可以簡便地識別數據包在哪兒開始和結束，識別子包成分，如地址、數據、標識符、CRC 等。
總線波形在時間上與顯示的所有其他信號對準，可以方便地測量被測系統各部分的定時關系。
總線解碼表以表格方式顯示采集中所有解碼的包，就像您在軟件列表中看到的一樣。數據包帶有時間標記，針對每個組成（地址、數據等）按欄順序列出。
頻譜視圖
直觀的頻譜分析儀控制功能如中心頻率、頻寬和解析帶寬 (RBW) 獨立于時域控制功能，可以簡便地進行設置，實現頻域分析。每個 FlexChannel 模擬輸入有一個頻譜視圖，可以實現多通道混合域分析。
在頻域中查看一個或多個信號，通?？梢愿啽愕卣{試問題。幾十年來，示波器一直標配基于數學的 FFT，以滿足這一需求。但是，FFT 非常難用，主要原因有二。
第一，在執行頻域分析時，您可能認為中心頻率、頻寬和解析帶寬 (RBW) 等控制功能和頻譜分析儀上一樣。但在使用 FFT 時，您要面對傳統示波器控制功能，如采樣率、記錄長度和時間/格，您不得完成全部的思維轉換，才能嘗試得到頻域中要找的視圖。
第二，驅動 FFT 的是提供模擬時域視圖的相同的采集系統。在為模擬視圖優化采集設置時，您的頻域視圖不是自己想要的。在獲得想要的頻域視圖時，您的模擬視圖不是自己想要的。在基于數學的 FFT 中，幾乎沒有可能同時在兩個域中都獲得優化的視圖。
頻譜視圖改變了這一切。泰克已獲專利的技術既為時域提供了一個抽取濾波器，又在每個 FlexChannel 后面為頻域提供了一個數字下變頻器。兩條不同的采集路徑可以同時觀察輸入信號的時域視圖和頻域視圖，并為每個域提供獨立的采集設置。其他制造商提供了各種“頻譜分析”套件，并聲稱使用起來非常簡便，但都會有上面的局限。只有頻譜視圖既提供了杰出的易用性，又能夠同時在兩個域中實現優化的視圖。
頻譜時間會設置計算 FFT 的時間范圍的閾值。它在時域視圖中用小的格線矩形表示，可以放在相應的位置，與時域波形實現時間相關。特別適合進行混合域分析。最多 11 種自動峰值標記提供了每個峰值的頻率值和幅度值。參考標記一直是顯示的最高峰值，用紅色表示。
射頻時域光跡可以簡便地了解隨時間變化的射頻信號中正在發生的情況。從頻譜視圖的基礎 I 和 Q 數據得出三個射頻時域光跡：
幅度 - 頻譜的瞬時幅度隨時間變化。
頻率 - 頻譜的瞬時頻率相對于中心頻率隨時間變化。
相位 - 頻譜的瞬時相位相對于中心頻率隨時間變化。
可以獨立打開和關閉每條譜線，可以同時顯示這三條譜線。
下譜線為來自輸入信號的頻率對時間光跡。注意頻譜時間位于從最低頻率到中間頻率的跳變過程中，因此能量分布到大量的頻率中。通過頻率對時間光跡，可以簡便地看到不同的跳頻，簡化了檢定被測器件在不同頻率之間如何切換的過程。
無論您是需要查找電磁干擾源還是要了解 VCO 的行為，射頻對時間的硬件觸發器均可輕松隔離、捕獲和了解射頻信號行為。在邊沿、脈沖寬度和射頻幅度對時間以及射頻頻率對時間的超時行為時觸發。
作為 4 通道 10 GHz 帶寬或 8 通道 5 GHz 帶寬多通道多域矢量信號分析 (VSA) 解決方案，泰克 6 系列 B MSO 與可用的分析軟件相結合，可提供經濟高效的中檔性能。
如果分析需求超出基本頻譜、幅度、頻率和相位對時間，則可使用 SignalVu-PC 矢量信號分析應用。這樣即可進行深入的瞬態射頻信號分析、詳細的射頻脈沖檢定以及全面的模擬和數字射頻調制分析。
基于泰克的混合信號示波器的 5G 測試方法，與每個通道上的專用 DDC 以及 5G 新無線電 (NR) SignalVu-PC VSA 軟件一起，提供了一個新穎的方法來驗證 5G NR 設計（由于基于 FFT 的傳統示波器的技術局限性，傳統 RF 工程師以前可能無法考慮執行此驗證），并且提供了跨多個通道同時分析時域、頻域和編域的好處。
單獨的時域和頻域數字通道以及通道之間的相位匹配是波束形成器校準的關鍵。
您還可以同時分析數字和模擬/RF 數據，以驗證延遲、調制精度，并執行功率效率或系統級別調試。
5G NR 發射器測量核心支持功能
5GNR 選項 (5GNRNL-SVPC) 支持 5G NR 調制分析測量，符合 3GPP TS 38 規范版本 15 和版本 16 要求，包括：
分析上行鏈路和下行鏈路幀結構
對于下行鏈路，適用于 FDD 和 TDD 的受支持測試模型
對于上行鏈路，適用于 FDD 的受支持測試模型
調制精度（包括誤差矢量幅度 (EVM) 和 IQ 誤差）
通道功率 (CHP)
相鄰通道功率 (ACP)
頻譜輻射模板(SEM)
占用帶寬
功率時間表 (PVT)
摘要表，含調制精度、ACP、CHP、SEM 和 OBW 測量的所有標量結果
通過跨域的耦合測量進行深度分析和故障排除，使用多個制造商關聯結果，以查找根本原因
使用 SCPI 命令自動化測量，以 .TIQ 或 .CSV 格式保存/調用配置參數和測量結果
為每個組成載波提供 PDSCH 或 PUSCH 的可配置參數

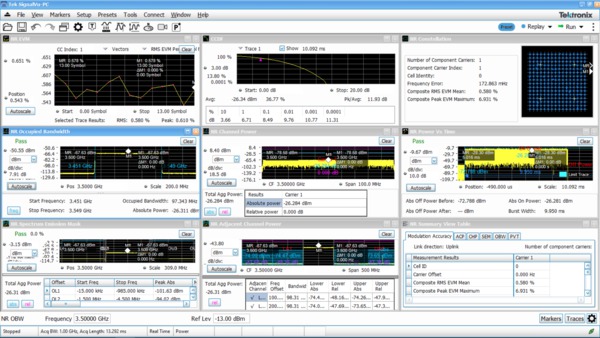

SignalVu-PC 的 5GNR 測量為 5GNR 設計提供重要見解
要在 6 系列 MSO 示波器上啟用 SignalVu-PC 應用程序，需三個選項。
要從單獨的 Windows PC 運行應用程序，需在示波器中安裝 Windows SSD (6-WIN)。
需在示波器中安裝頻譜視圖射頻對時間光跡選項 (6-SV-RFVT)，以便能夠傳輸 I/Q 數據。
需在 SignalVu-PC 上安裝 Connect (CONxx-SVPC) 許可證，以啟用該應用程序的基本功能，其中包括超過 16 種的射頻測量和顯示。
各通道后的射頻數字下變頻器和集成測量引擎可在一臺儀器中滿足您復雜的混合信號和混合域分析需求。
MSO68B 顯示在儀器上運行的 SignalVu-PC 脈沖分析
6 系列 MSO 無縫集成了 DPOJET Essentials 抖動和眼圖分析軟件包，擴展了示波器功能，可以在一個單次實時采集中，在相鄰時鐘和數據周期上獲得測量數據。這使得可以測量關鍵的抖動和時序分析參數，例如時間間隔誤差和相位噪聲，幫助檢定可能的系統時序問題。
分析工具如時間趨勢圖和直方圖，可以迅速顯示測量結果怎樣隨時間變化，頻譜分析功能則可以迅速顯示抖動源和調制源精確的頻率和幅度。
選項 6-DJA 增加了額外的抖動分析功能，有助于更好地檢定器件性能。31 種新增測量功能提供了完善的抖動和眼圖分析和抖動分離算法，可以發現當今高速串行設計、數字設計和通信系統設計中的信號完整性問題，以及相關的問題根源。選項 6-DJA 還提供眼圖模板測試，支持自動實現通過/不通過測試。
獨有的“抖動匯總”讓您可以在幾秒種內全面查看器件性能。
6 系列 MSO還把選配的6-PWR 功率分析套件集成到示波器的自動測量系統中，可以迅速地、可重復地分析功率質量、輸入電容、涌入電流、諧波、開關損耗、安全作業區 (SOA)、調制、紋波、磁性測量、效率、幅度和定時測量、轉換速率 (dv/dt 和 di/dt)、控制環路響應（博德圖）和電源抑制比 (PSRR)。
測量自動化支持一鍵觸摸優化測量質量和可重復性，而無需外部 PC 或復雜的軟件設置。
電源分析測量可顯示多樣化波形和繪圖。
逆變器電機驅動器分析 (IMDA)（可選）
左側是相量圖，顯示的是所有三相電源的電流和電壓測量的相位和幅度。在右側的結果標記中，顯示的是電能質量自動測量的結果。
| MSO64B | MSO66B | MSO68B | |
|---|---|---|---|
| FlexChannel 輸入通道 | 4 | 6 | 8 |
| 最大模擬通道數 | 4 | 6 | 8 |
| 最大數字通道數（帶可選邏輯探頭） | 32 | 48 | 64 |
| 帶寬（計算的上升時間） | 1 GHz (400 ps)、2.5 GHz (160 ps)、4 GHz (100 ps)、6 GHz (66.67 ps)、8 GHz (50 ps)、10 GHz (40 ps) 在 23 ℃ 以上以 0.05 dB/5 ℃ 降低 10 GHz 帶寬。在 23 ℃ 以上以 0.02 dB/5 ℃ 降低 8 GHz 帶寬 | ||
| DC 增益精度 | 50 ?：±2.0% 4 @ >2 mV/div（±2.0% @ 2 mV/div（典型值），±4% @ 1`mV/div（典型值）） 50 Ω：±1.0% 5 滿刻度 @ >2 mV/div，（±1.0% 滿刻度 @ 2 mV/div（典型值），±2% @ 1 mV/div（典型值）） 1 M?：±2.0%4 @ >2 mV/div（±2% @ 2 mV/div，±2.5% @ 1 mV/div（典型值）和 500`μV/div（典型值）） 1 MΩ：±1.0%5滿刻度 @ >2 mV/div，（±1.0% 滿刻度 @ 2 mV/div（典型值），±1.25% @ 1 mV/div 和 500`μV/div（典型值）） | ||
| ADC 分辨率 | 12 位 | ||
垂直分辨率 注：垂直分辨率基于所使用的通道數目進行指定。 | 8 位 @ 50 GS/s；2 通道上 10 GHz 8 位 @ 25 GS/s；4 個通道上 10 GHz 12 位 @ 12.5 GS/s（高分辨率）；5 GHz，4 通道（8 位 @ 12.5 GS/s；5 GHz > 4 通道） 13 位 @ 6.25 GS/s（高分辨率）；2 GHz，4 個通道（12 位 @ 6.25 GS/s（高分辨率）；2 GHz，> 4 個通道） 14 位 @ 3.125 GS/s（高分辨率）；1 GHz，4 個通道（13 位 @ 3.125 GS/s（高分辨率）；1 GHz，>4 個通道） 15 位 @ 1.25 GS/s（高分辨率）；500 MHz，在 4 個通道上（14 位 @ 1.25 GS/s（高分辨率）；在 > 4 個通道上為 500 MHz） 16 位 @ ≤625 MS/s（高分辨率）；200 MHz，4 個通道（15 位 @ 625 MS/s（高分辨率）；200 MHz，> 4 個通道） 16 位 @ ≤312.5 MS/s（高分辨率）；100 MHz，> 4 個通道 | ||
| 采樣率 | 2 個模擬/數字通道上 50 GS/s（20 ps 分辨率）；4 個模擬/數字通道上 25 GS/s（40 ps 分辨率）；4 個以上模擬/數字通道上 12.5 GS/s（80 ps 分辨率） | ||
| 記錄長度 | 所有模擬/數字通道上為 62.5 M 點，（所有通道上 125 M 點、250 M 點、500 M 點（選配）；1 G 點，最多四個通道，MSO66B 和 MSO68B 儀器所有通道上 500 M 點） | ||
| 波形捕獲速率 | >500,000 wfms/s（峰值檢測，包絡采集模式）， >30,000 波形/秒（所有其他采集模式） | ||
| 任意波形/函數發生器（可選） | 13 種預先定義的波形類型，高達 50 MHz 輸出 | ||
| DVM | 4 位 DVM（產品注冊后免費） | ||
| 觸發頻率計數器 | 8 位頻率計數器（產品注冊后免費） | ||
Jiangsu Huike Electronic Industry Co., Ltd
咨詢熱線 400-698-5028
